洁净室的适用范围非常广，继小编在上一篇文章中介绍了《洁净室系统图文详解（一）》，今天小编再进一步地为大家讲述《洁净室系统图文详解（二）》！

⑥地面

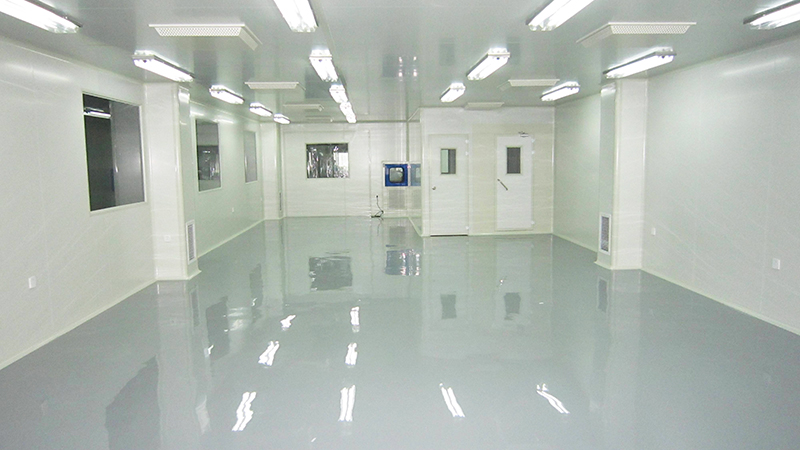

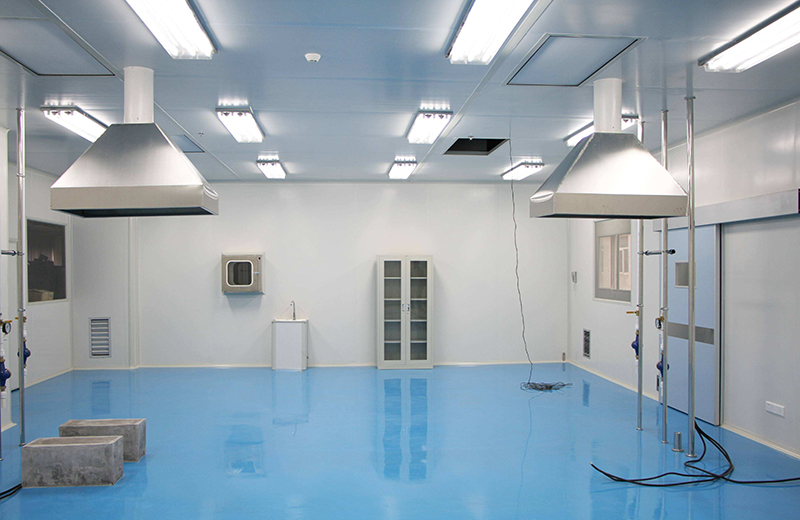

根据不同的用户需求，可以提供环氧自流平、PVC卷材和环氧彩砂地面等不同种类材质的地面材料。并且可以提供具有抗静电表面的特殊地面材质，同时在一个项目中可以设计为不同颜色区分不同的洁净等级的地面。
PVC,环氧彩砂或环氧自流坪地面与墙板的连接。

>>>三种地面材料比较

⑦连接件

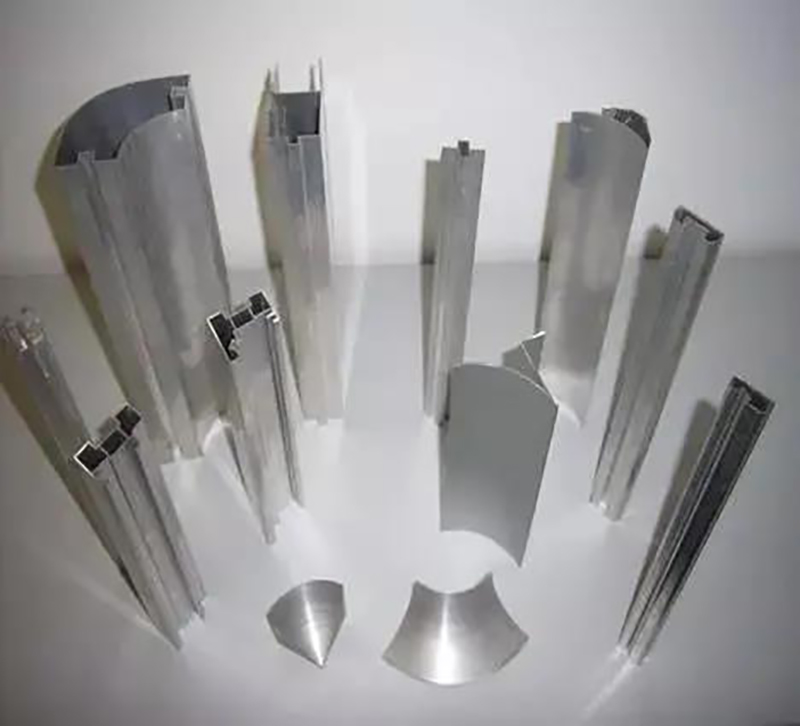

铝合金天地轨型材、其他铝合金型材、1/4 圆弧铝合金型材、1/8 圆弧铝合金压铸件以及其他辅材辅料。
>>>洁净室铝型材及其他
材料材质-铝合金挤压型材和铝合金压铸件。
表面处理-铝合金型材为阳极氧化表面处理，除了没有外露的铝合金型材。
材料厚度-大多数铝合金型材的厚度为1.2毫米，强度高、尺寸精密并且容易安装。
圆角的圆弧半径-圆弧材料采用PVC材质和铝合金材质，或者交叉搭配使用，符合GMP要求，易于清洁。
密封胶-道康宁白色硅胶用于密封板间的缝隙和板与圆角之间的各种缝隙。黑色道康宁硅胶用于密封板与窗之间的缝隙。

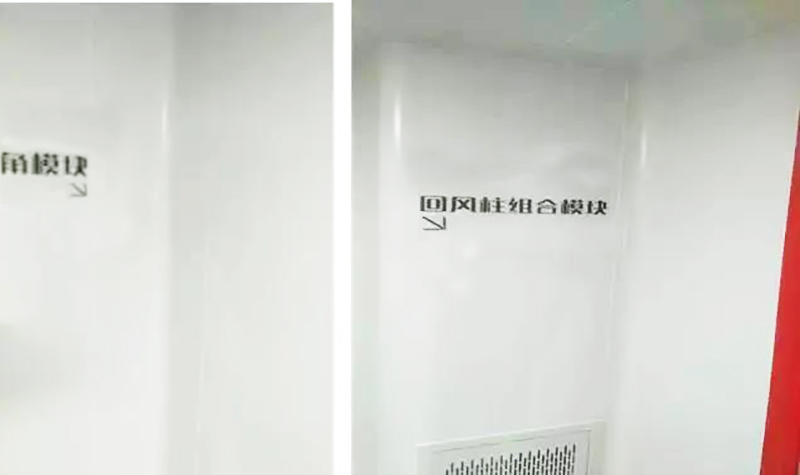

卫生型铝形材部件：易于清洁，用于水平和垂直方向彩板凸角的连接。安装在拐角处的凹形边饰，完全与墙面平齐,美观大方，方便卫生。

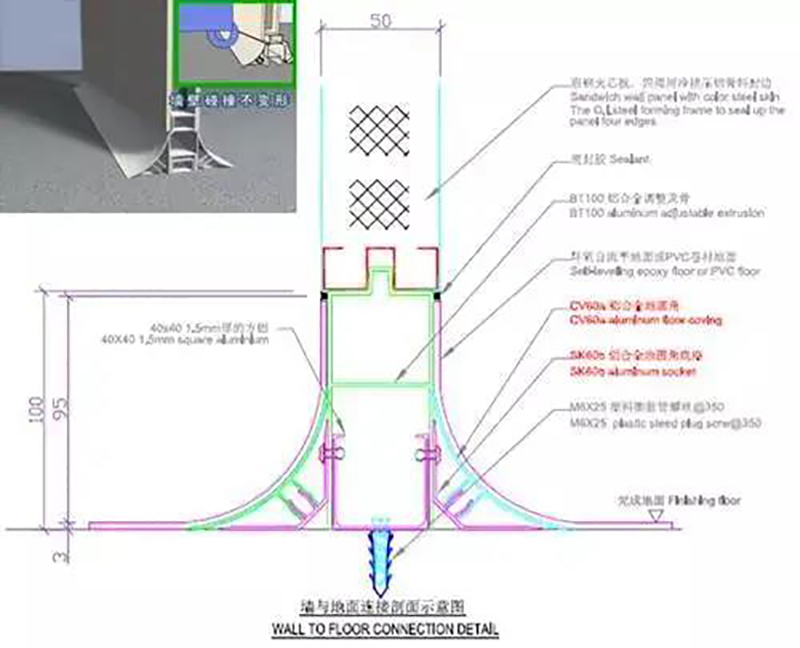

>>>墙与地面连接示意图

独特的地龙骨形式,确保PVC或环氧彩沙地面上墙100mm,并与墙面完全平齐,保证了各洁净间的完全密闭,易于清洁,完全符合GMP要求。

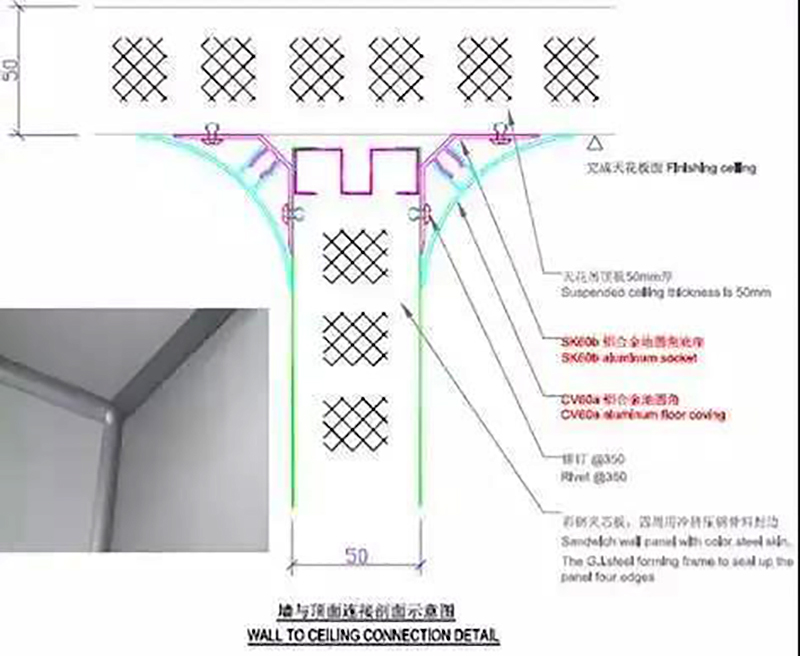

>>>墙与顶面连接示意图

完全独立吊装的吊顶系统,既保证吊顶强度,又保证所有墙体的灵活拆装。

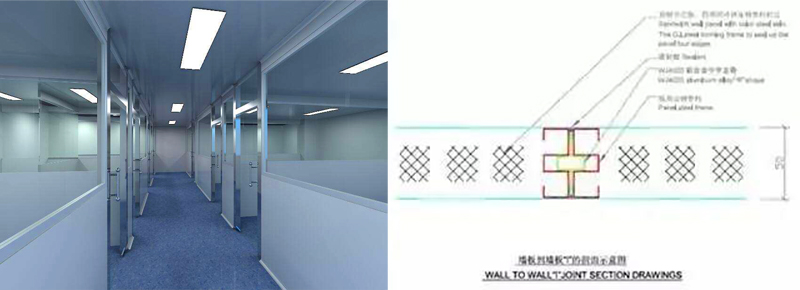

>>>墙与墙“L”连接示意图

⑧附件

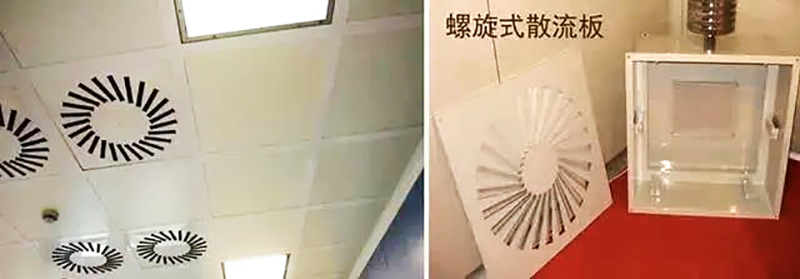

世卫组织推荐的旋流扩散板,有利于清除房间死角。选用液槽密封高效过滤器,确保零泄露,满足PAO测试要求。

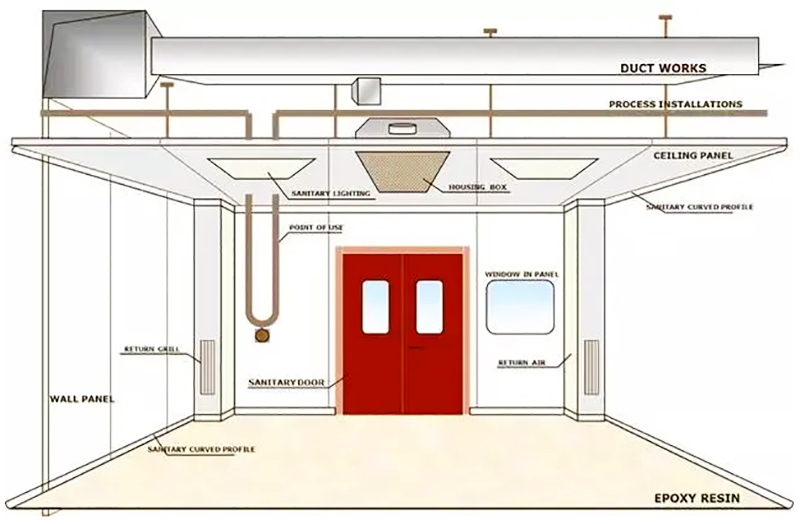

⑨洁净室围护结构

>>>方案审核-确认设计标准

洁净空调－风速、换气次数、过滤器：

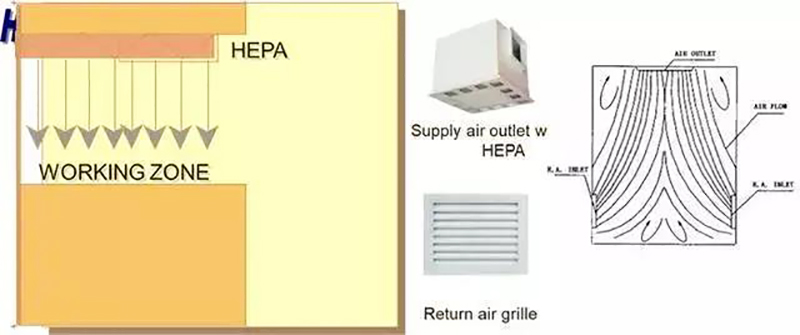

>>>审核高效布置及气流组织

备注：A级单向流，B/C/D紊乱。
⑩设计要点—空气净化

1.过滤。
2.灭菌。

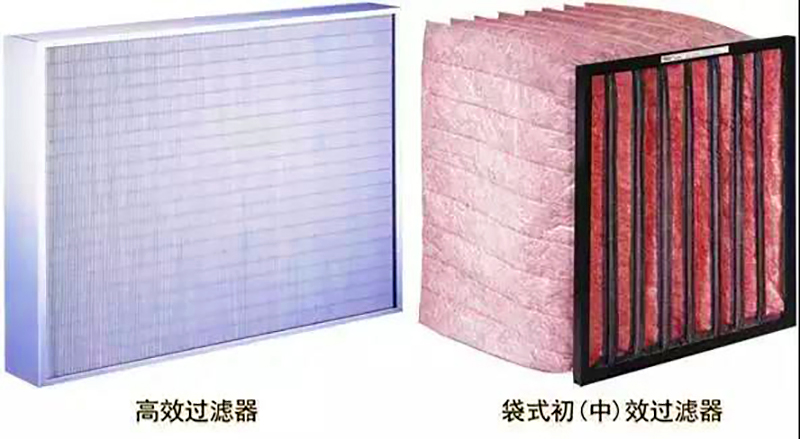

3.常用净化设备。
4.过滤器的密封处理。
5.换气次数与断面风速。

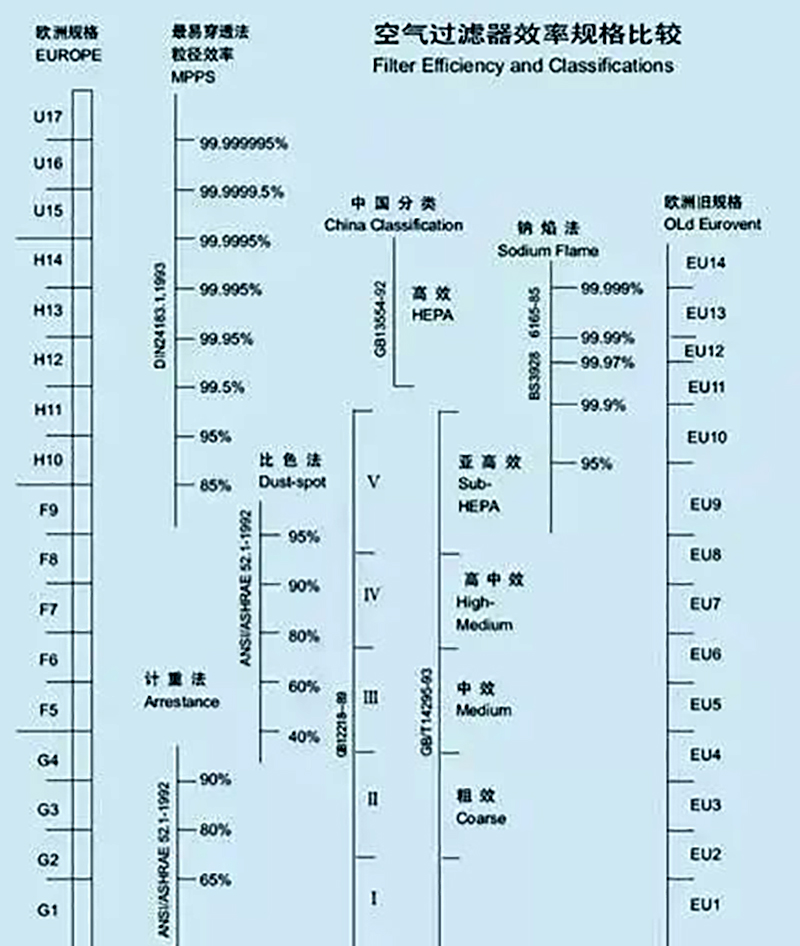

>>>过滤
是指从现有的一批物质中筛选出符合条件的物质,去掉不符合条件的另一部分物质。空气过滤是筛选出洁净空气,去除掉尘埃粒子。用于过滤空气的设备是空气过滤器。

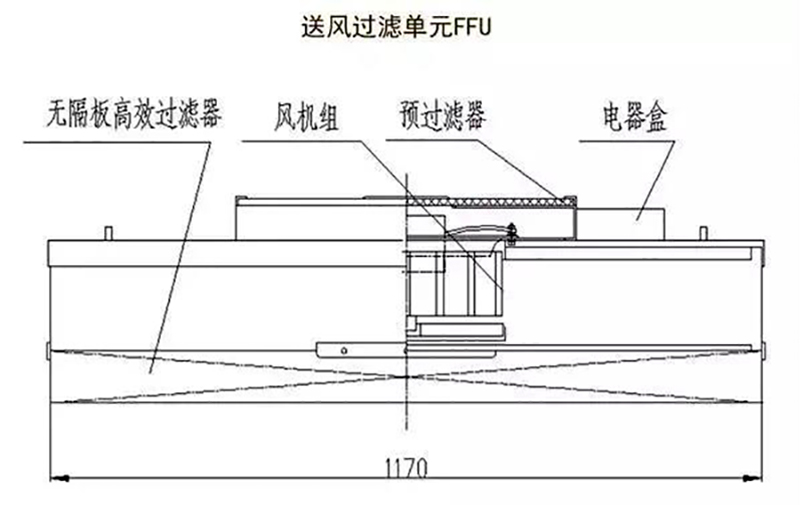

>>>送风过滤单元FFU

>>>高效过滤风口

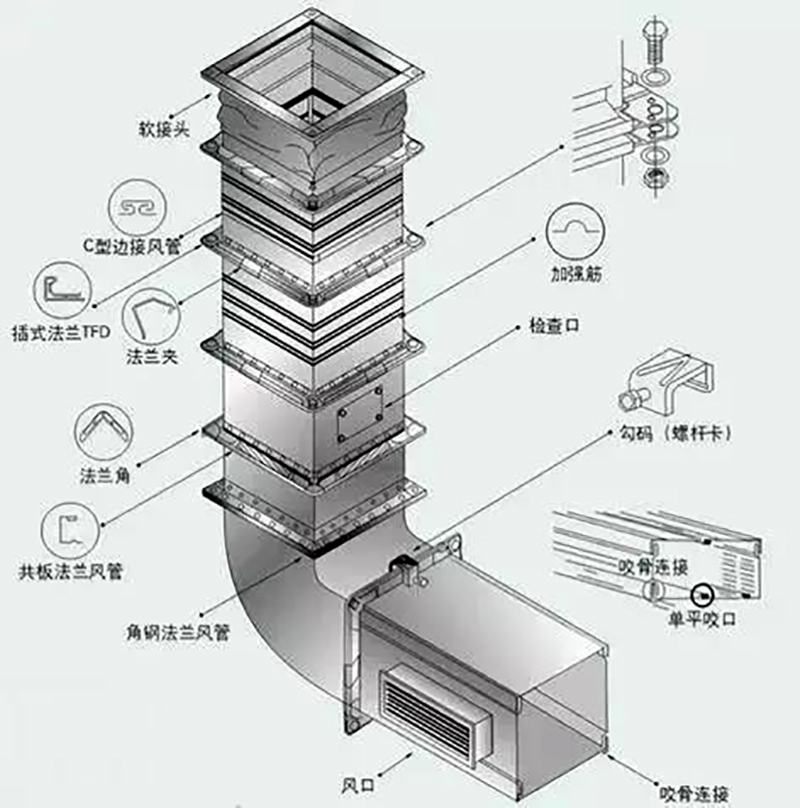

>>>通风管道

>>>净化风管的制作安装
采用优质镀锌钢板，现场安装，制作车间封闭无尘 。
加工前，镀锌板用中性洗涤剂清洗，擦净、干燥后使用。
风管不得有横向拼接缝，尽量减少纵向拼接缝，加工镀锌钢板风管避免损坏镀锌层。
风管合口后需用塑料布封住两端，码放在清洁防护棚或车间内，安装时运入现场后再拆封口，风管安装前再次清扫干净后进行安装。
风管加工制作根据设计施工图纸要求及现场实测尺寸，绘制加工草图后逐个系统加工制作安装。
